      키커바이크 분해 포장 방법.

      필요한 공구:

      l  (+) 드라이버

      l  5mm 알렌 키(육각 렌치)

      l  와이어 커터(케이블 타이 커팅용)

      l  페달 제거를 위한 공구

      l  키커바이크 회수 박스(나눅스 네트웍스 제공)



      분해 및 포장 예상 시간

      l  15~30



      설명

      1.아래 이미지를 참고하시어 틸트 버튼을 더블탭하여 키커바이크의 기울기를 초기화

      합니다.


      2.파워 어댑터가 연결되어 있으면 연결을 해제하시고 페달, 핸들바, 시트 포스트를

      제거해줍니다.




      3.셋백 조절을 가장 뒤쪽 위치까지 조절해줍니다.



      4.스탠드 오버 조절을 가장 낮은 위치인 (A)로 맞춰줍니다.


      5.셋백 조절부 아래의 플러그를 제거해줍니다. 살짝 힘을 줘서 당기는 것으로 잘 빠지지만

      (-) 드라이버와 같은 납작한 공구를 사용할 수도 있습니다.


      6. 와이어를 연결하거나 플러그를 고정하고 있는 모든 케이블 타이를 제거합니다.

      와이어가 절단되거나 프레임 안으로 다시 들어가지 않도록 주의 바랍니다.


      7. 와이어 근처의 탭을 눌러 연결부의 와이어를 더 넓은 쪽에서 분리합니다.

      와이어를 좁은 쪽에서 분리하지 마십시오.

      아래 이미지를 참고하시어 분해하시기 바랍니다.




      8. 하단 와이어를 프레임 구멍안으로 다시 넣어서 프레임 분리시 걸리지 않도록 합니다.


      9.(+) 드라이버를 사용하여 아래 그림과 같이 크랭크 바로 위에 있는 플라스틱 수축부에 있는 맨 아래 전면 나사를 제거합니다.


      10.키커바이크의 상부 어셈블리를 탈거해줍니다.


      11.상부 어셈블리를 탈거한 후 배송을 위해 모든 조정 지점을 짧게 한 후 클램프로 고정하고 손상을 방지하기 위해 모든 와이어를 프레임 안으로 집어 넣습니다.



      12.키커바이크를 뒤로 기울여 밑에 있는 5mm 알렌 키(육각 렌치) 나사를 쉽게 풀 수 있도록 해줍니다.


      13.키커바이크의 오른쪽 다리를 고정하는 5mm 나사를 제거합니다.(아래 이미지 왼쪽 하단에 표시)


      14.오른쪽 다리의 나사를 모두 제거 후 작은 박스의 큰 포장재를 꺼내서 키커 바이크의 오른쪽면에 포장재를 놓아둡니다. 그 후 키커바이크의 오른쪽 다리를 탈거하고 키커바이크의 오른쪽 면이 폼 위에 올라갈 수 있도록 조심히 눕혀주고 아래 그림과 같이 나머지 8개 나사를 제거합니다.




      15.키커바이크가 상자 위에 있고 나머지 나사를 제거했으면 왼쪽 다리를 먼저 탈거한 후 앞쪽 다리를 탈거하여 분해를 완료합니다.


      16.모든 다리를 제거한 상태에서 크랭크를 돌려 좌측 크랭크가 싯포스트를 향해 위로 가도록 하여 키커바이크의 하부 어셈블리가 포장재에 완벽하게 들어 갈 수 있도록 합니다. 아래 이미지를 참고하여 파워 블록도 포장한 뒤 나머지 포장재로 위를 덮어 박스에 넣어 포장을 완료해줍니다.


      17.큰 포장 박스에서 포장재를 꺼내 바닥에 놓습니다.

      l  삼각형 모양의 홀의 가장 아래쪽에 싯포스트와 안장을 놓습니다.

      l  상부 어셈블리의 모든 조정 지점을 짧게 한 뒤 고정하고 삼각형 모양의 홀에 놓아줍니다.

      l  양쪽 다리는 앞쪽 다리 홀의 아래부분에 놓아 준 뒤 그 위에 앞쪽 다리를 놓아줍니다.

      l  핸들바는 스템의 4개 볼트를 풀어 느슨하게 한뒤 E 모양의 홀에 놓아줍니다.


           18.나머지 포장재로 위를 덮은 뒤 큰 포장 박스에 넣어 포장을 완료합니다.


            19.1644-2022
      로 연락하여 상담원을 통해 제품 회수 요청을 해주시길 바랍니다.
    • 테크팁

      브레이크레버에 변속기가 붙어 있는 모델인데 호환성을 알고 싶습니다.

      브레이크레버에 변속레버를 장착하는 방식을 I-spec이라고 합니다.
      I-spec은 모델에 따라 적용된 방식이 다른데
      I-spec A / I-spec B / I-spec 2 / I-spec EV로 나뉩니다.

      보통,
      I-spec A는 BL-M985 구형모델에 적용되며
      I-spec B는 BL-M985 신형모델 이후
      I-spec 2는 BL-M9000 이후
      I-spec EV는 BL-M9100 이후에 적용되어 있습니다.

      A와 B는 일부 호환가능하지만 2와 EV의 경우 호환성이 없습니다.

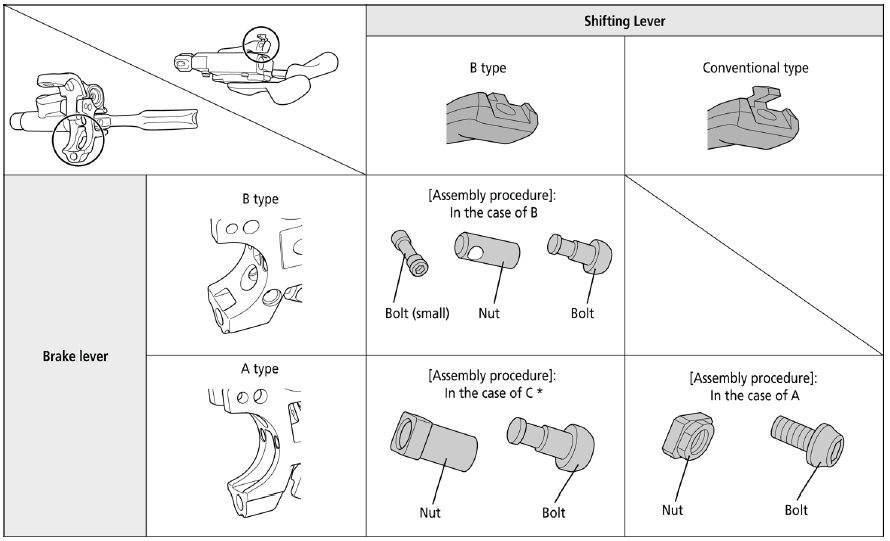

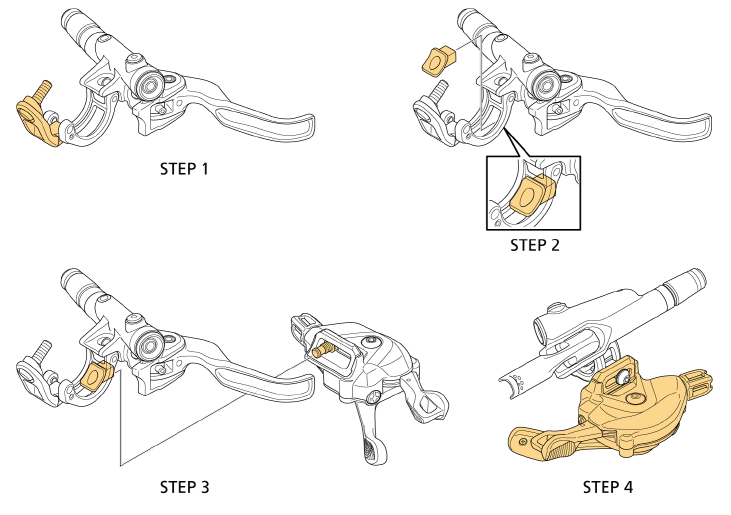

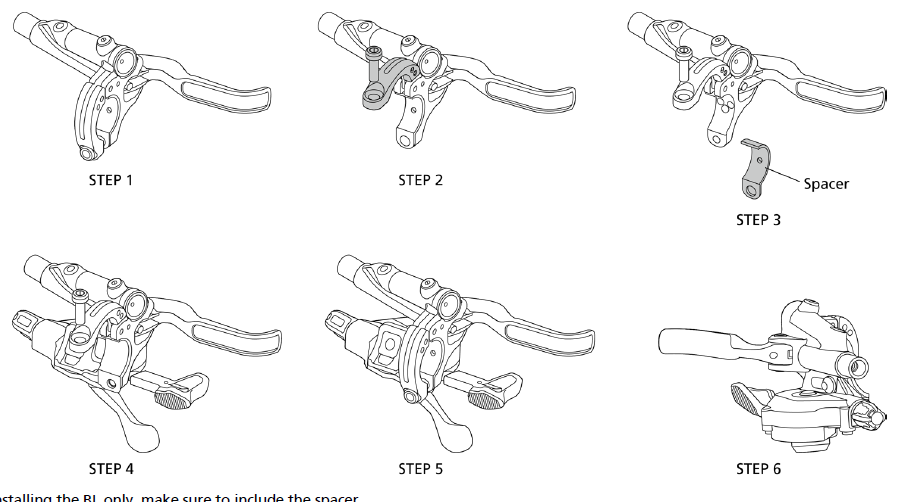

      아래 그림을 보시면 사용하고 있는 모델이 어떤제품인지 알 수 있습니다.

      I-spec A / B

      I-spec 2

      I-spec EV


    • 테크팁

      시마노 고글에 포함된 투명 렌즈도 UV차단이 되나요?

      네. 시마노 고글에 포함된 모든 렌즈는 UV-400차단이 적용되어 있습니다.

    • 테크팁

      XT 12단 스프라켓을 장착했는데 중간기어에서 튀어요.

      설치가 잘못되었을 가능성이 상당히 높습니다.

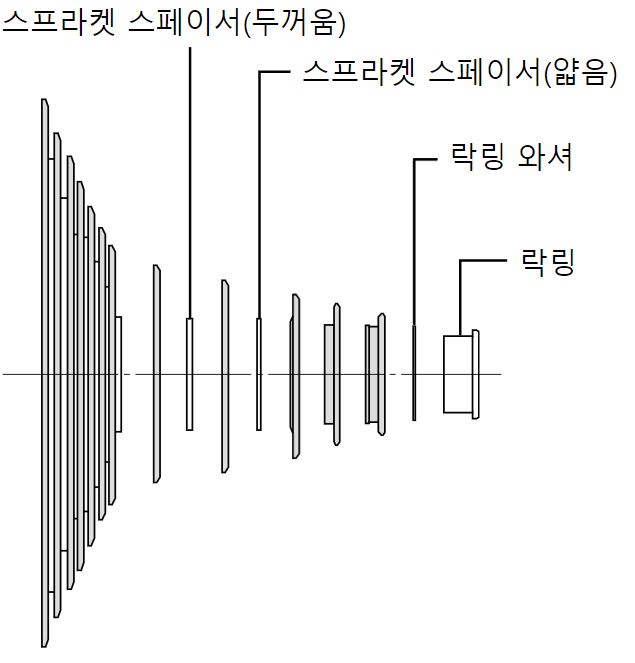

      12단 제품 중 CS-M6100 / CS-M7100 / CS-M8100의 경우 스프라켓 코그사이의 스페이서 사이즈가 다릅니다.
      아래 그림을 보시고 올바른 위치에 장착되어 있는지 확인 부탁드립니다.

    • 테크팁

      전기자전거(STEPS) 디스플레이에 렌치모양이 갑자기 보여요.


      디스플레이에 그림과 같은 렌치모양이 뜨면, 유지보수가 필요한 상황이며, E-tube project 프로그램을 이용하여 PC에 연결하거나, 스마트폰의 E-tube project app으로 연결하여 펌웨어를 확인해 주어야합니다.

      유지보수의 경우, 일정 라이딩 거리 또는 기간마다 표시되며, E-tube project 앱에서 최신펌웨어로 업데이트하시면 사라집니다.
      잊지 않고 최신 펌웨어를 사용하실 수 있게 하는 알람이라고 보시면 되겠습니다.

    • 테크팁

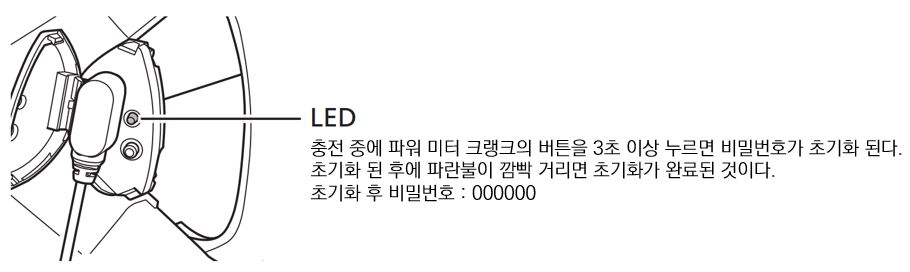

      파워미터 크랭크 비밀번호를 까먹었어요.

      파워미터 초기화를 통해 비밀번호를 000000으로 바꾸실 수 있습니다.


    • 테크팁

      슈즈 모델의 마지막에 T가 붙는 제품은 무엇인가요?

      중간(1/2) 사이즈를 말합니다.

      (ex. 사이즈 38T = 38.5, 사이즈 39T = 39.5)

    • 테크팁

      슈즈 모델의 마지막에 E가 붙는 제품은 무엇인가요?

      볼이 와이드형이란 뜻입니다.(ex. SH-M315E, SH-R315E) 와이드형의 발볼너비는 일반형보다 약 6% 가량 넓게 제작됩니다. 일반적인 발볼너비가 8cm정도라면 와이드형은 6%인 약 4.8mm가 넓습니다. 위 수치는 대략의 수치이므로 참고바랍니다.
    • 테크팁

      디스크 브레이크의 어댑터를 어떤걸 사용해야할지 모르겠어요.

      <모델 넘버 읽는 방법>

    • 테크팁

      뒷드레일러의 SS, GS, SGS는 무슨 뜻인가요?

      SS=숏케이지 , GS=미디움케이지 , SGS=롱케이지를 의미합니다.
      주로 MTB는 SGS를,  ROAD는 SS를 사용합니다.
